一、粉煤灰的特性
       粉煤灰是煤粉經高溫燃燒后形成的一種似火山灰質混合材料。它是燃燒煤的發電廠將煤磨成100微米以下的煤粉，用預熱空氣噴入爐膛經燃燒形成懸浮狀態，產生混雜有大量不燃物的高溫煙氣，經集塵裝置捕集就得到了粉煤灰。粉煤灰的化學組成與粘土質相似，主要成分為二氧化硅、三氧化二鋁、三氧化二鐵、氧化鈣和未燃盡碳。粉煤灰的顆粒組成。按照粉煤灰顆粒形貌，可將粉煤灰顆粒分為：玻璃微珠；海綿狀玻璃體（包括顆粒較小、較密實、孔隙小的玻璃體和顆粒較大、疏松多孔的玻璃體）；炭粒。我國電廠排放的粉煤灰中微珠含量不高，大部分是海綿狀玻璃體，顆粒分布極不均勻。通過研磨處理，破壞原有粉煤灰的形貌結構，使其成為粒度比較均勻的破碎多面體，提高其比表面積，從而提高其表面活性，改善其性能的差異性。
二、粉煤灰利用現狀
　　我國是個產煤大國，以煤炭為電力生產基本燃料。近年來，我國的能源工業穩步發展，發電能力年增長率為7.3%，電力工業的迅速發展，帶來了粉煤灰排放量的急劇增加，燃煤熱電廠每年所排放的粉煤灰總量逐年增加，1995年粉煤灰排放量達1.25億噸，2000年約為1.5億噸，到2010年將達到2億噸，給我國的國民經濟建設及生態環境造成巨大的壓力。另一方面，我國又是一個人均占有資源儲量有限的國家，粉煤灰的綜合利用，變廢為寶、變害為利，已成為我國經濟建設中一項重要的技術經濟政策，是解決我國電力生產環境污染，資源缺乏之間矛盾的重要手段，也是電力生產所面臨解決的任務之一。經過開發，粉煤灰在建工、建材、水利等各部門得到廣泛的應用。粉煤灰可用作水泥、砂漿、混凝土的摻合料，并成為水泥、混凝土的組分，粉煤灰作為原料代替黏土生產水泥熟料的原料、制造燒結磚、蒸壓加氣混凝土、泡沫混凝土、空心砌磚、燒結或非燒結陶粒，鋪筑道路；構筑壩體，建設港口，農田坑洼低地、煤礦塌陷區及礦井的回填；也可以從中分選漂珠、微珠、鐵精粉、碳、鋁等有用物質，其中漂珠、微珠可分別用作保溫材料、耐火材料、塑料、橡膠填料。在電廠的燃煤鍋爐系統中，粉煤灰的排放可分為干排和濕排兩種。目前，在水泥工業發達地區，干粉煤灰作為水泥生產的混合材，行情較好，已呈供不應求之勢，躍升為一種資源；濕粉煤灰各項物化性能與干粉煤灰基本一樣，只是由于水份大（較大可達45％），不能滿足水泥生產的要求，不受市場的青睞，只能堆放于濕灰灰庫中，愈積愈多，嚴重污染環境。隨著國家產業政策的不斷優化，環保法規的日趨嚴歷，濕粉煤灰的妥善處理已被提上議事日程。只有提高粉煤灰綜合利用價值將濕粉煤灰以合理的能耗、簡潔的工藝進行烘干，使其水份低于5％，才能變廢為寶，實現社會效益與經濟效益的雙豐收。
三、濕粉煤灰物料特性及傳統烘干設備的弊端
       濕粉煤灰具有水份大，比重小，粒度細等顯著特點。傳統的烘干設備不能解濕粉煤灰的烘干問題。如使用傳統烘干機烘干粉煤灰時，由于該種物料具備上述三種特點，在設備內形成風洞，導致熱氣流短路，廢氣溫度高，熱損失非常嚴重。在 初水份≤20％，終水份≤5％時，煤耗為15～20Kg標煤/T干料。

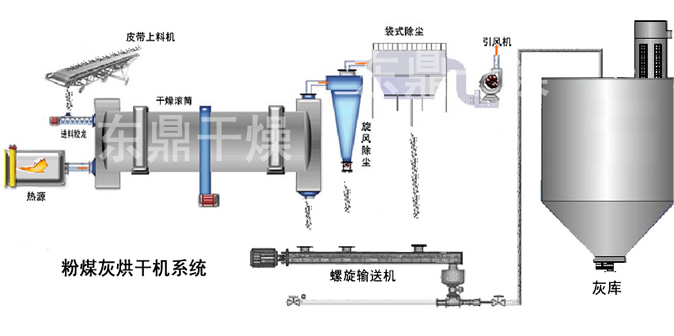

四、粉煤灰烘干機系統工作原理及特點
在熱風爐的熱風溫度達350℃時，在PC系統指示下，各設備開始工作。濕料輸送設備將水份低于20％的濕粉煤灰送入打散喂料機內，打散喂料機具有打散和輸送雙重功能，使物料均勻地送人帶式輸送機，然后進入儲料倉，再經過螺旋喂料器，均勻的將粉煤灰送入干燥滾筒內。該設備比傳統滾筒烘干機節約能源三分之一，大大降低了生產成本，該技術在國內處于領先水平，其工作原理如下：物料由供料裝置進入三層滾筒的內層,實現順流烘干,物料在內層的抄板下不斷抄起、散落呈螺旋行進式實現熱交換，物料移動至內層的另一端進入中層，進行逆流烘干，物料在中層不斷地被反復揚進，呈進兩步退一步的行進方式，物料在中層既充分吸收內層滾筒散發的熱量，又吸收中層滾筒的熱量，同時又延長了干燥時間，物料在此達到佳干燥狀態。物料行至中層另一端而落入外層，物料在外層滾筒內呈矩形多回路方式行進，達到干燥效果的物料在熱風作用下快速行進排出滾筒，沒有達到干燥效果的濕物料因自重而不能快速行進，物料在此矩形抄板內進行充分干燥，由此達到干燥效果，完成干燥過程。濕粉煤灰與熱氣流進行了充公的熱交換，其主要方式為對流和熱傳導，輻射的方式也有一定的作用。三層滾筒結構有利于沿長物料在設備內的停留時間，即增加了熱交換時間，提高了熱能使用效率，又減少了設備占地面積。

粉煤灰烘干機系統主要特點
1 設備所需投資是國外進口產品1/6。
2 物料終水份確保0.5%以下，是粉煤灰及礦渣粉生產線 先產品。
3 筒體自我保溫熱效率高達80%以上（傳統單筒烘干機熱效率僅為35%）提高熱效率45%。
4 燃料可適用煤、油、汽，能烘干20mm以下的塊料、粒料粉狀物料。
5 比單筒烘干機減少占地面積50%左右，土建投資降低50%左右，電耗降低于60%。
6 采用和合金鋼板制造比普通鋼耐磨4倍。
7 可根據用戶要求輕松調控所需要的終水份指標。
8 出氣溫度低，除塵設備使用時間長。
9 無需大小齒輪轉動，采用拖輪轉動。

五、粉煤灰烘干機系統設計中應注意的問題
1、初水份的控制。從電廠剛剛排放出來的濕粉煤灰水份一般在45％左右。這時立即烘干，生產成本較大，對設備亦構成較大壓力。在通風良好的地方堆放15天左右，使水份下降至20％左右，再進行處理。
2、除塵器的選型。因粉煤灰顆粒細、密度輕，干燥后在負壓狀態下，易被氣流帶走，導致流體介質發生變化，且含塵氣體水份較大。除塵器應依據上述工藝狀態進行選擇。
3、干料輸送設備應注意密封。
4、熱風爐的選擇。熱風爐應選用效率高，能充分燃用劣質煤，操作方便的爐型。
